Wysłany: Nie 22:25, 06 Mar 2011 Temat postu: Alan 109 |
|
|

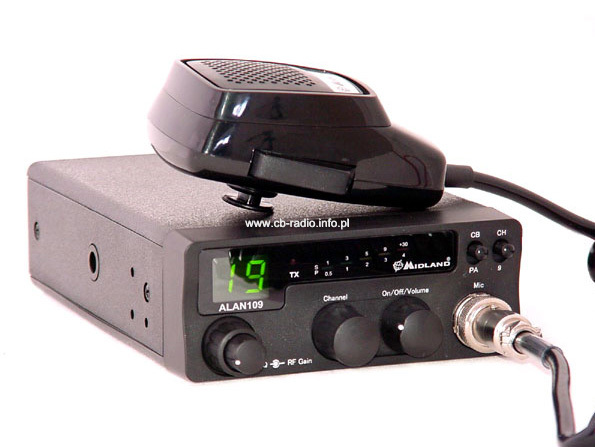

Alan 109 jest wielokanałowym, przewoźnym radiotelefonem CB, w którym są zastosowane najnowsze osiągnięcia techniczne dające dużą skutecznośc, oraz komfort użytkowania. Radio gwarantuje długie lata bezawaryjnej pracy. Posiada czytelny wyświetlacz informujący o kanale, na którym pracuje aktualnie radiotelefon. Posiada również wyświetlacz mocy odbieranego sygnału. Radio nie wymaga rejestracji.
W skład radia wchodzi:
- Radio Alan 109
- Mikrofon
- Uchwyt mikrofonu
- Uchwyt do mocowania radia
- Wkręty montażowe
- Instrukcja obsługi w języku polskim
- Homologacja
Radio posiada:
- SQUELCH - regulacja poziomu szumów
- RF GAIN - czułośc odbiornika
- EMG - szybkie przejście na kanał 9
- wyświetlacz kanałów
- wyświetlacz mocy odbieranego sygnału
- ON/OFF VOL - włącznik zasilania i regulacji siły głosu
- EXT - gniazdo podłączenia zewnętrznego głośnika (Jack 3,5 MONO)
Dane techniczne:
a) Ogólne
- Zakres częstotliwości: 26.960 - 27.400 MHz
- Ilośc kanałów: 40 AM
- Kontrola częstotliwości: pętla fazowa PLL
- Zasilanie: 13,2 V prąd stały
- Wymiary zewnętrzne: 122x165x38 mm
- Waga: 1kg
b) Odbiornik
- System odbioru: superheterodyna z podwójną przemianą częstotliwości
- Częstotliwości pośrednie: 10.695 MHz i 455 kHz
- Moc wyjściowa audio: 3.0W; 8 Ohm
c) Nadajnik
- Moc wyjściowa: max 4W
- Modulacja: AM 85% do 95%
- Impedancja wyjściowa: 50 Ohm
- Tłumienie: >60 dB
CB RADIO ALAN 109
ALAN 109 to nieskomplikowany, przewoźny radiotelefon CB pracujący w modulacji AM. Nieduże wymiary zewnętrzne pozwalają wygospodarować miejsce na dyskretny montaż praktycznie w każdym samochodzie. Radio wyposażono w kilka istotnych funkcji podnoszących jego walory użytkowe. Do walki z szumem - nieodłącznym towarzyszem każdego użytkownika CB - Alan 109 dysponuje nie tylko standardową blokadą szumów SQUELCH, ale również płynną regulacją czułości odbiornika RF GAIN. Oprócz pokrętła zmiany kanałów mamy do dyspozycji szybki przełącznik kanału 9 pozwalający błyskawicznie wybrać częstotliwość zwyczajowo uznaną za drogową. Przełącznik CB/PA daje możliwość wykorzystania radia jako wzmacniacza akustycznego. Orientacyjny, diodowy wskaźnik sygnału pozwoli oszacować moc odbieranych transmisji i poinformuje o ewentualnych dysfunkcjach układu antenowego. Radiotelefon korzysta z nowoczesnych rozwiązań technicznych. Posiada sterowaną mikroprocesorową pętlę fazową PLL odpowiedzialną za precyzyjny wybór częstotliwości i stabilności parametrów nadawanie/odbiór.
Dane techniczne:
· Zakres częstotliwości: 26.960 – 27.400 MHz
· Ilość kanałów: 40 AM
· Typ modulacji: AM
· Kontrola częstotliwości: Pętla fazowa PLL
· Temperatura pracy: -10/+55 °C
· Zasilanie: 13,2 V prąd stały
· Wymiary zewnętrzne: 122x165x38 mm
· Waga: 1kg
ODBIORNIK
· System odbioru: superheterodyna z podwójną przemianą częstotliwości
· Częstotliwości pośrednie: 10.695 MHz i 455 kHz
· Czułość: 0,7 µV przy 10dB SINAD
· Moc wyjściowa audio: 3,0 W, 8 Ohm
NADAJNIK
· Moc wyjściowa: max 4 W
· Mudulacja: AM: 85% do 95%
· Impedancja wyjściowa: 50 Ohm
· Tłumienie: >60dB
